　　在9月19日于中國舉辦的“精尖制造日”活動上，Intel全球首次展示了用于Cannon Lake處理器的10nm晶圓。Intel強調，其擁有世界上最密集的晶體管和最小的金屬間距，從而實現了業內最高的晶體管密度，領先其他“10納米”整整一代，即3年。

　　這幾年，Intel新工藝的前進步伐明顯慢了下來，三星、臺積電則是一路狂飆，而且完全不按套路出牌，節點命名相當隨意，16nm優化一下就叫12nm，甚至10/9/8/7/6/5nm一口氣都推上去。

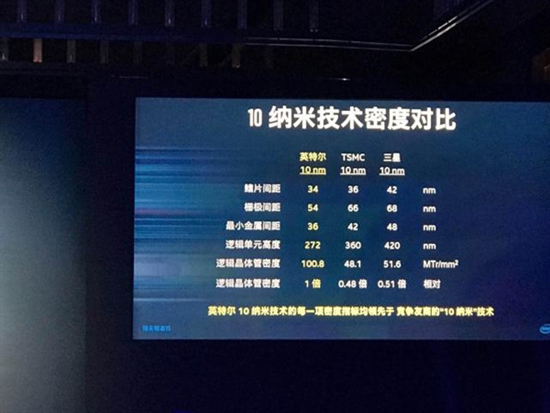

　　在今天的精尖制造日上，Intel就對比了自家和臺積電、三星的10nm工藝，力圖證明自己才是真正的10nm，技術上更先進。可以說，Intel定義的14nm/10nm是最權威的水平，其他兩家都是摻水的，三星最糙。

　　此外官方表示將在中國區開疆拓土，接受22nm FL/14nm FinFET/10nm FinFET等代工合同，主要瞄準高端伙伴。

　　面對未來，Intel其實也準備了很多好牌，10nm產品發布在即，7nm基本準備就緒，5nm、3nm也都在規劃之中。

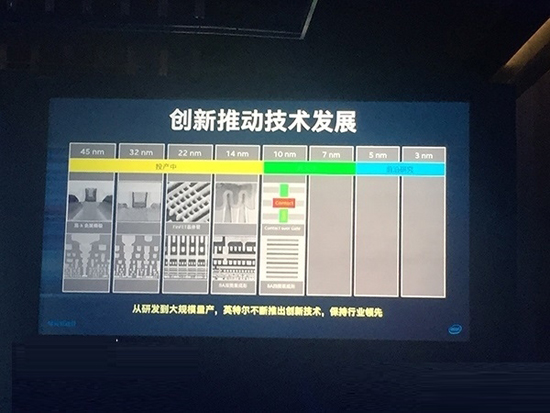

　　從Intel給出的路線圖看，5nm、3nm還處于前沿研究階段，具體如何實現尚未定型，量產更不知何年何月，但無論如何，這意味著Intel對于硅半導體技術的追求將堅定地走下去。

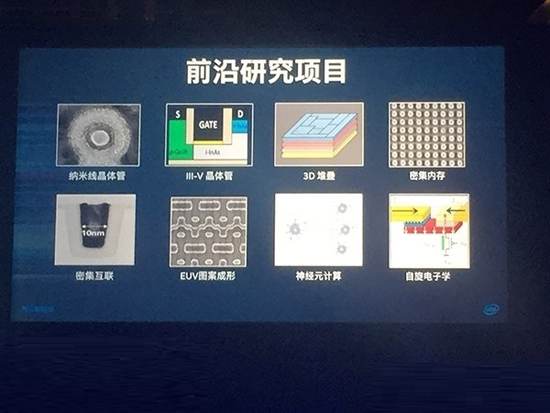

　　而為了達成5nm、3nm，Intel也在做很多技術上的前沿研究，包括納米線晶體管、III-V族晶體管，3D堆疊、密集內存、密集互聯、EUV極紫外光刻圖案成形、神經元計算、自旋電子學等等。

　　至于摩爾定律的極限到底在哪里，誰也不知道。

　　有趣的是，臺積電整整一年前就公布了自己的5nm、3nm規劃，并稱已有三四百人的團隊在攻關3nm，但沒有透露任何詳細情況。添加科客公眾號kekebat，獲取更多精彩資訊。（快科技，原標題《最強22/14/10nm芯片！Intel向中國開放代工：碾壓三星》）
